Kothak lendhut sudut wesi cor DIN GG25
Nomer 9
Katrangan Produk
Katup kothak lendhut sudut wesi cor DIN minangka katup sing digunakake ing sistem pipa, biasane digunakake kanggo ngontrol lan ngatur rereged lan partikel padhet ing cairan.
Ngaturaken:Katup kothak lendhut wesi cor lurus DIN minangka piranti katup kanthi struktur sing kokoh lan bahan tahan korosi, dirancang kanggo nyegah penyumbatan partikel ing pipa lan nyuda perawatan sistem.
Panggunaan:Katup kothak lendhut wesi cor langsung DIN utamane digunakake ing sistem pipa industri, utamane nalika perlu ngontrol rereged lan partikel padat ing cairan supaya ora nyumbat pipa lan ngrusak peralatan. Katup jinis iki akeh digunakake ing jaringan pipa ing bidang industri kayata pabrik pangolahan limbah, sistem pasokan banyu, pabrik kimia, lan liya-liyane. Katup iki bisa njaga operasi normal sistem pipa kanthi efektif lan ningkatake keandalan lan stabilitas sistem kasebut.
Fitur-fitur
Ringkesan Produk
Kuat lan awet: Digawé saka wesi cor, nduwèni tahan korosi lan kapasitas bantalan tekanan sing dhuwur.
Desain filter: Dilengkapi struktur filter sing bisa nyegat partikel padat ing pipa kanthi efektif lan nglindhungi operasi normal pipa lan peralatan.
Kinerja aliran apik: Kinerja aliran sing apik banget kanthi efektif nyuda mundhut tekanan nalika cairan ngliwati katup.
Syarat Teknis
Nyegah penyumbatan: Kanthi mblokir partikel padhet, bisa nyegah penyumbatan sistem pipa kanthi efektif lan nyuda biaya perawatan.
Keandalan sing dhuwur: Nduweni kinerja sing stabil lan umur layanan sing dawa, lan bisa beroperasi terus-terusan lan stabil.
Pangopènan sing gampang: struktur prasaja, gampang diresiki lan dirawat, njamin panggunaan jangka panjang lan efektif.
Spesifikasi
| NAMA BAGIAN | MATERI |
| Lug pengangkat | Baja |
| Tutup | Wesi Cor |
| Paking | Wesi Cor |
| Layar | Baja Tahan Karat |
| Baut | Baja Tahan Karat |
| Sumbat saluran pembuangan | Kuningan |

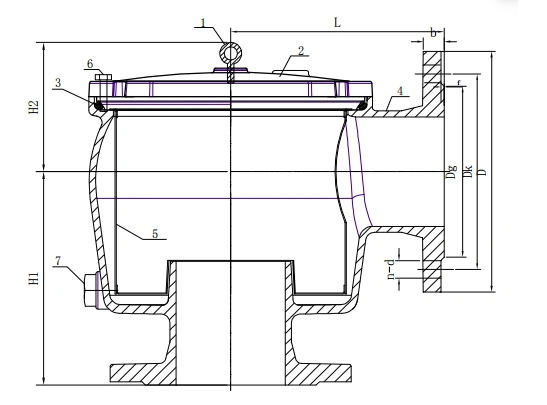

Wireframe produk
Data Dimensi
| DN | L | Dg | Dk | D | f | b | lan | H1 | H2 |
| DN40 | 200 | 84 | 110 | 150 | 3 | 19 | 4-8 | 107 | 113 |
| DN50 | 230 | 99 | 125 | 165 | 3 | 19 | 4-8 | 115 | 123 |
| DN65 | 290 | 118 | 145 | 185 | 3 | 19 | 4-8 | 138 | 132 |
| DN80 | 310 | 132 | 160 | 200 | 3 | 19 | 8-8 | 151 | 140 |
| DN100 | 350 | 156 | 180 | 220 | 3 | 19 | 8-8 | 182 | 150 |
| DN125 | 400 | 184 | 210 | 250 | 3 | 19 | 8-8 | 239 | 160 |
| DN150 | 480 | 211 | 240 | 285 | 3 | 19 | 8-8 | 257 | 185 |
| DN200 | 600 | 266 | 295 | 340 | 3 | 20 | 8-8 | 333 | 227 |
| DN250 | 600 | 319 | 350 | 395 | 3 | 22 | 12-22 | 330 | 284 |
| DN300 | 600 | 370 | 400 | 445 | 4 | 24.5 | 12-22 | 350 | 315 |
| DN350 | 610 | 429 | 460 | 505 | 4 | 24.5 | 16-22 | 334 | 341 |
| DN400 | 740 | 480 | 515 | 565 | 4 | 24.5 | 16-28 | 381 | 376 |
